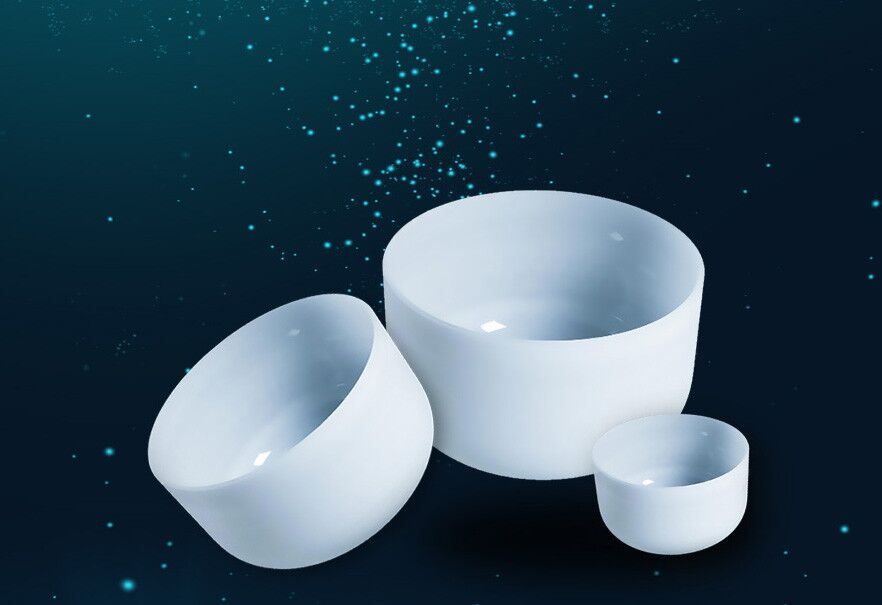

石英坩埚作为直拉法单晶硅制备中承载熔硅的关键容器，其完整性直接关系到拉晶过程的成败。在熔料过程中，石英坩埚变形是常见且严重的问题，轻则影响正常拉晶，重则导致整炉硅料报废，甚至引发漏硅等安全事故。因此，系统掌握防止石英坩埚变形的技术方法，对于单晶硅生产具有至关重要的意义。本文将从装料方法、熔料工艺、温度控制、原料管理及设备维护等多个维度，全面阐述在熔料过程中防止石英坩埚变形的有效措施。

一、科学合理的装料方法

装料方法是影响石英坩埚变形的重要因素之一。不恰当的装料方式会在熔料过程中引发挂边、局部应力集中等问题，从而导致坩埚变形。

在液位线以下的区域，装料应尽量密实，中下部的块料与坩埚壁应采取面接触方式。这种接触方式能够使热量均匀传递，避免局部过热导致的变形。而在液位线以上的区域，块料则应以点接触为宜，以防止在熔料过程中因挂边而将石英坩埚向内拉弯造成变形。

对于细小碎料的装填，应特别注意将其置于坩埚的中下部，而非全部倒在上层。如果在坩埚上部全部装入碎小细料，熔料时容易发生下部已熔完而上部仍呈结晶状态的情况，从而造成坩埚变形。更为合理的做法是，在装料时预留部分块料放在小料的上面，这样当下部原料熔完时，上部的块料靠自身的重力将碎料一起带下去，避免挂边现象的发生。

此外，在装填硅料的过程中，应避免块料对坩埚底部的猛烈撞击，防止产生隐裂。大块的块料宜放置在石英坩埚的中部位置，以减少对底部的直接冲击。整个装料过程应严格按照操作工艺规程认真操作，避免将汗水、油污、尘埃等杂质带入坩埚内，这些杂质不仅会引发析晶，也会间接削弱坩埚强度，增加变形风险。

二、优化熔料方法与热屏匹配

熔料方法的选择与热屏的吊挂方式密切相关，不同的热屏类型需要采取相应的熔料策略来防止变形。

对于上挂式热屏，其加热器的热区通常较短。采用这种热屏时，熔料应先将埚位放在高位，让底部先熔，待下部硅料熔化一部分、上部的料下沉后，立即将埚位下降。这种熔料方法可很大限度地避免下部硅料已熔完而上部硅料发生挂边的现象。如果采用上部先熔法，即将埚位先降至低位让上部料先熔，这种方式极易在熔料过程中产生石英坩埚变形。

对于下放式热屏，由于热屏在装完料时已放置好，埚位已下降到底部，熔料时上部先熔，一般不易发生挂边，坩埚上部通常不会变形。但这种情况下需要特別注意的是，上部硅料熔化下沉后如不及时将埚位上升，石英坩埚底部极易鼓包变形。因此，在熔料过程中，随着原料的逐步熔化和下沉，应随时提升埚位，这在很大程度上可减少因熔硅与底部石英坩埚发生粘连而出现的鼓包现象。

在熔料过程中，当遇到上部熔硅液体沿坩埚壁流到底部时，往往会因底部温度过低而发生“二次”结晶。硅料在“二次”结晶时会发生膨胀，从而将石英坩埚胀裂。采用下放式热屏的熔料方法时，在上部硅料熔化后及时将埚位上升，就能有效防止因“二次”结晶而发生的漏硅和变形。

三、精准控制熔料温度

温度对石英坩埚变形的影响至关重要，过高的温度或过低的温度都会带来变形风险。

硅的熔点为1420摄氏度，一般的熔料温度在1550至1600摄氏度左右。如果熔料温度过高，在熔料过程中极易发生变形。当温度过高时，石英坩埚接近软化点，强度显著下降，同时会加剧坩埚析晶的程度，进一步降低坩埚的强度，增加了变形和破裂的可能性。

需要注意的是，羟基含量是影响坩埚强度的核心因素。羟基会改变二氧化硅的键合结构，致使坩埚的耐温性能大幅降低。当坩埚中的羟基含量超过150ppm时，在1050摄氏度就会开始软化变形。因此，选择低羟基含量的高品质石英坩埚是防止高温变形的前提。

反之，当熔料温度偏低时，坩埚上部的料与坩埚壁接触处易发生似熔非熔的状态。当下部料熔完时，上部已挂边的块料会将石英坩埚向下拉而发生变形。这种温度偏低导致的挂边现象同样会造成严重的坩埚变形。

因此，在实际生产中，应针对不同热场、不同投料量，选择合适的熔料温度与时间。通过长期的工艺摸索和数据积累，建立适合本厂条件的温度参数体系，是防止变形的有效途径。在熔料过程中，还应持续观察液面变化和坩埚状态，一旦发现异常及时调整。

四、减少析晶以维护坩埚强度

析晶是石英坩埚在高温下由非晶态向方石英晶体转变的过程，也称为失透或再结晶。析晶会减薄石英坩埚原有的厚度，降低坩埚的强度，从而容易引起石英坩埚的变形。因此，减少析晶是防止变形的重要措施。

析晶的主要原因是石英坩埚内外表面受到沾污，引起杂质离子的局部聚集。特别是碱金属离子，如钾、钠、锂、钙、镁等，在高温下会引起粘度降低，促使失透加速，形成析晶。这些杂质可能来源于操作过程中带入的汗水、口水、油污及尘埃，也可能来自原料纯度不足或清洗不彻底。

为减少析晶，应从源头上控制杂质进入。拉晶所用的原料纯度一定要符合生产要求，如果原料本身所含杂质较多，在熔料过程中也会造成析晶。原料的清洗一定要符合工艺要求，经过酸或碱处理的原料，如果未将酸碱残液冲洗彻底，易造成析晶。特别是碱金属离子的存在，将会降低析晶温度200至300摄氏度，使析晶更容易发生。

新的石墨器件，如石墨坩埚，因含有一定的灰粉和其它杂质，在投入使用前须经过彻底的高温煅烧才能使用。未经煅烧或煅烧不彻底的石墨坩埚投入使用，会造成石英坩埚外层严重析晶，进而导致坩埚强度下降和变形。

熔料时应选用合适的熔料温度，避免温度过高或多次回熔。长时间的高温状态会显著加重析晶的程度。通过优化工艺参数，将熔料时间控制在一定范围内，既能保证原料充分熔化，又能减少高温对坩埚的损害。

五、选用高品质石英坩埚与原料

石英坩埚本身的质量问题是导致变形的重要因素之一。石英坩埚在生产、清洗、包装过程中若受到沾污而发生析晶，包括液位线以上的部分，都会使石英坩埚原有的厚度减薄，强度随之下降，容易发生变形。

石英坩埚的几何尺寸和外观是由生产工艺决定的，而其纯度则是由原料决定的。当石英坩埚所用高纯石英砂原料纯度不足、一致性差或粒度分布不均匀时，内部有害成分较高，会影响坩埚的熔制与耐温性，甚至出现气泡、色斑、脱皮等现象，严重影响坩埚质量。因此，选用高品质的石英砂原料，严格控制气液包裹体含量，是保证坩埚高温强度的基础。

石英坩埚的原有厚度也是影响变形的重要因素。厚度太薄、强度不够，在高温熔料过程中极易发生坩埚变形。选择厚度符合工艺要求的石英坩埚，同时根据实际生产需求确定合适的坩埚规格，是防止变形的基本保障。

在石英坩埚的运输、存放和使用过程中，应避免受到外力撞击和损伤。石英坩埚在放入石墨坩埚时，应避免用力过重产生隐裂。在装底部料时，大块的硅料可能撞击到石英坩埚底部产生隐裂，这些隐裂在高温熔料过程中会扩展为明显的变形甚至破裂。

六、石墨坩埚的维护与更换

石墨坩埚作为石英坩埚的支撑和外层容器，其状态直接影响石英坩埚的变形情况。石墨坩埚因使用时间过长，其原有的厚度会因氧化而大为减薄。当石墨坩埚厚度减薄较多时，应及时更换，否则会因支撑力不足导致石英坩埚变形。

新的石墨坩埚煅烧不够彻底即投入使用，会造成石英坩埚外层严重析晶。新投入的石墨坩埚应经过彻底煅烧后才能投入使用，以减少石英坩埚外层的析晶程度。在使用过程中，定期检查石墨坩埚的厚度和表面状态，确保其保持良好的支撑性能。

石墨坩埚的清洁度同样重要。如果石墨坩埚受到沾污或含有较多灰分，这些杂质在高温下会迁移到石英坩埚表面，引发析晶，进而降低坩埚强度，增加变形风险。因此，石墨坩埚的日常维护和定期清理是防止石英坩埚变形不可忽视的环节。

七、全流程的规范操作与监控

防止石英坩埚变形，需要从操作规范性和过程监控两方面着手。在单晶生产的整个过程中，应严格按照工艺规程标准操作。在放置石英坩埚和装填硅料时，应避免坩埚受到沾污，避免块料对坩埚的撞击。

在熔料过程中，应持续观察液面变化和坩埚状态。当发现鼓包或异常变形时，应及时采取措施。如果鼓包较大，在拉晶过程中随着液位的下降，鼓包会渐渐露出液面，已经拉出的晶棒可能会碰擦鼓包，如不及时停炉会发生晶棒跌落的严重事故。当遇到反复几天都无法拉出单晶的情况，应及时吊料结束拉晶，以避免发生因石英坩埚破裂而造成的漏硅事故。

生产过程中的环境控制同样不可忽视。操作人员应按规定穿戴洁净服、手套和口罩，避免汗水、皮屑等污染物进入坩埚。工作环境的洁净度也应保持在合理范围内，减少粉尘和悬浮颗粒对坩埚的污染。

结语

防止石英坩埚在熔料过程中变形，是一项需要从多维度综合施策的系统工程。科学合理的装料方法能够从源头上减少应力集中和挂边风险；优化熔料方法与热屏匹配可以确保热量均匀分布；精准控制熔料温度避免过高或过低对坩埚的损害；减少析晶以维护坩埚的结构强度；选用高品质石英坩埚与原料从本质上提升耐温性能；石墨坩埚的及时维护与更换保证支撑体系的可靠性。这些措施的协同配合，能够很大限度地降低石英坩埚在熔料过程中的变形风险，保障单晶拉制的顺利进行，提高生产效率和产品良率。在实际生产中，应根据自身设备条件和工艺特点，不断积累经验数据，建立完善的工艺控制体系，实现石英坩埚使用效果的优质化。
